Trilpé Messanleitung

Montage in der Fensterlaibung

B = Stoffjalousie-Breite = kleinste lichte Breite minus 1 cm*

H = Stoffjalousie-Höhe = lichte Höhe minus 1 cm

* immer an 4 verschiedenen Punkten messen

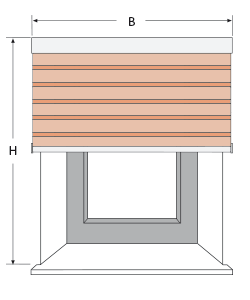

Montage vor der Fensterlaibung

B = Stoffjalousie-Breite + einschließlich gewünschtem Überstand.

Wir empfehlen mind. + 10 cm.

H = Stoffjalousie-Höhe + einschließlich gewünschtem Überstand.

Wir empfehlen mind. + 5 cm.

Lichtschlitze beachten!

Motorseite 2,2 cm

Kettenseite 1,8 cm

Gegenseite 1,0 cm

Achtung:

Bitte achten Sie beim Aufmaß auf Beschlagteile und bei der Montage in der Laibung, dass sich das Fenster noch öffnen lässt.

TRIPLÉ darf technisch bedingt nur bis zur bestellten Höhe ausgefahren werden, damit die Sicherheitswicklung auf der Welle verbleibt.
