Messanleitung
Montage in der Nische
Anlagenbreite = b - 10mm
Bedienungslänge = k
Anlagenhöhe = h - 20mm
Montage vor der Nische
Anlagenbreite = b
Bedienungslänge = k
2 Anlagen vor der Nische
Öffnungsarten: LL und RR (Überlappung möglich)
Anlagenbreite = Raumbreite - 10mm (mind.)
Messen Sie bitte immer unter der Decke, nicht auf dem Boden!
Anlagenhöhe = h - 20mm

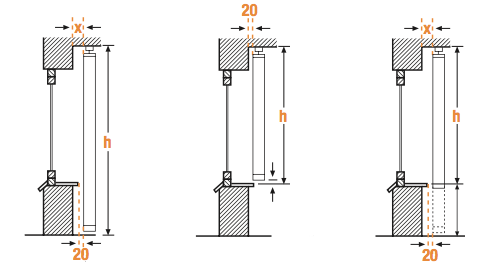

Anlagenhöhe
= h - 30mm = h - 20mm = h + gewünschte Höhe
x = Fensterbanküberstand + 20mm
Slope-Anlage
Maßangabe:
b = lichte Breite
h1 = lichte Höhe
h2 = kleinste Höhe
a = Kontrollmaß
